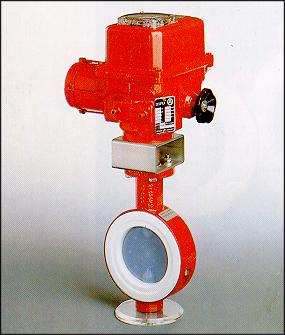

Centricky uložené průmyslové armatury - klapky s výstelkou PTFE Typ K16 / K18

Chemické klapky zaručující trvalé utěsnění při plné chemické resistenci. Spolehlivě pracují ve spojení s agresivními a korozivními médii.

Typ k 16 DN 50 až DN 500

Technické údaje:
bezpřírubová klapka určená k sevření mezi příruby DIN 2501, PN 10/16, ANSI 150, BS, JiS. Dvoudílné těleso, samostředící, disk klapky a hřídel z jednoho kusu, neprodyšně uzavřeno do 10 bar, vakuová těsnost do 10-2 Torr.
Teploty:
od -30°C do + 180°C
Zástavbová délka:
DIN 3202, K1
Připojovací příruba:
ISO 5211-DIN 3337
Zkouška:
DIN 3230, T3-BO 1/BN 1 DIN 3230, T5, T6
Schváleno:
Germanischer Lloyd, Lloyds Veritas TÜV - GGVS
Zatížení:
Neprodyšně uzavřeno při plném diferenčním tlaku.

Typ k 18 DN 50 až DN 500

Technické údaje:
přírubová očková klapka určená k vestavbě mezi příruby dle DIN 2501, PN1O (DN 50 do DN 150:PN10/16), ANSI 150, BS, JiS. Dvoudílné těleso se závitovými očky k pevnému spojení s přírubami z obou stran. Disk klapky a hřídel z jednoho kusu.
Zvláštní vlastnosti:
Pokud je potrubí připojené k přírubě pouze z jedné strany, uzavřená klapka uzavírá proti tlaku jako koncová armatura.
Teploty:
od -30°C do + 180°C
Zástavbová délka:
DIN 3202, K1
Připojovací příruba:
ISO 5211 - DIN 3337
Zkouška:
DIN 3230, T3 - BO 1 / BN 1 DIN 3230, T5, T6.
Schváleno:
Germanischer Lloyd, Lloyds Veritas TÜV - GGVS
Zatížení:
jako u K19, při použití s přírubou připojenou pouze z jedné strany do diferenčního tlaku 10 bar v závislosti na teplotě.

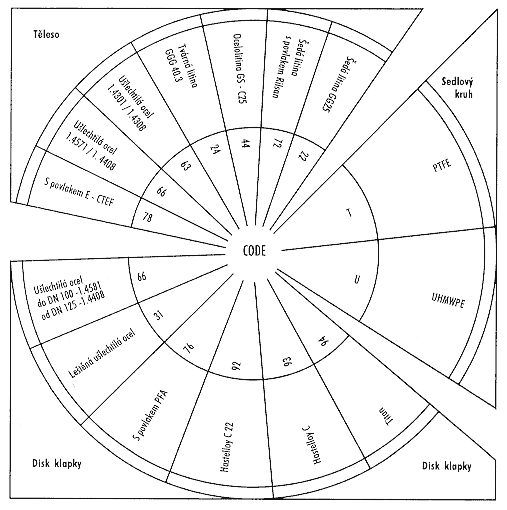

Dodávané materiály

Příklad pro provedení objednávky

                    K16 - 24 76 T DN150 / PN16
Typ__________________|     |  | |   |       |
Těleso_____________________|  | |   |       |
Disk klapky___________________| |   |       |
Sedlový kruh____________________|   |       |
Jmenovitý rozměr____________________|       |
Jmenovitý tlak______________________________|
