Centricky uložené průmyslové armatury - klapky s výstelkou z elastomeru Typ K19 - K17 - K08 - K08F použitelné pro všechna média

Pro použití v prostředí od kyselin až po citlivé oblasti jako je potravinářství nebo farmacie nabízejí průmyslové armatury - klapky GEFA řadu možností, jak vyřešit bezpečné uzavírání, ovládání a regulaci průběhu procesů.

Typ k 19 DN 50 až DN 500

Technické údaje:
klapka určená k sevření mezi příruby DIN 2501, PNlO, PNl6, ANSI 150, BS, JiS. Dvoudílné těleso, samostředící, klapka a hřídel z jednoho kusu, těsnost do tlaku 16 bar, vakuová těsnost do 10-2 Torr.
Teploty:
od -30°C do +220°C
Zástavbová délka:
DIN 3202, K1
Připojovací příruba:
ISO 5211-DIN 3337
Zkouška:
DIN 3230, T3-BO 1/BN 1 DIN 3230, T5, T6
Schváleno:
Germanischer Lloyd, Lloyds Veritas TÜV - GGVS
Zatížení:
Vysoká životnost, spolehlivá těsnost při plném diferenčním tlaku.

Typ k 17 DN 50 až DN 500

Technické údaje:
klapka s očkovou přírubou pro zástavbu mezi příruby DIN 2501, PNlO (DN 50 do DN 150:PN10/16), ANSI 15, BS, JiS. Dvoudílné těleso s otvory se závitem v očkách pro pevné spojení s přírubou z obou stran. Disk klapky a hřídel z jednoho kusu, těsnost do 16 bar, vakuová těsnost do 10-2 Torr. Pokud je potrubí připojeno přírubou pouze z jedné strany, uzavřená klapka těsní proti tlaku z jedné strany jako koncová armatura.
Teploty:
od -30°C do +220°C
Zástavbová délka:
DIN 3202, K1
Připojovací příruba:
ISO 5211 - DIN 3337
Zkouška:
DIN 3230, T3-BO 1/BN 1 DIN 3230, T5, T6
Schváleno:
Germanischer Lloyd, Lloyds Veritas TÜV - GGVS
Zatížení:
Jako K19, v případě jednostranného připojení příruby do diferenčního tlaku 10 bar v závislosti na teplotě.

Typ K08 - KO8F DN 600 až DN 1200

Technické údaje:
klapka je určena k zástavbě mezi příruby PN 6/10/16, ANSI 150, BS, JiS jako klapka mezipřírubová a s dvojitou přírubou. Jednodílné těleso, v provedení s dvěma přírubami je možné připojení klapky pouze z jedné strany. Průchozí hřídel klapky je spojen s uvnitř ležícím diskem lícovaným kolíkem. Spojení je ochráněno od vlivu média.
Vyměnitelný sedlový kruh s přídavným opěrným kroužkem z oceli jako pevné spojení pryže a kovu při zachování masivní tlouštky elastomeru cca 15 - 17 mm.
Teploty:
od -30°C do + 140°C
Připojovací příruba:
ISO 5211 - DIN 3337
Zkouška:
DIN 3230, T3 - BO 1 / BN 1 DIN 3230, T5, T6
Schváleno:
Germanischer Lloyd, Lloyds Veritas
Zatížení:
Dlouhá životnost, spolehlivá těsnost při plném diferenčním tlaku. Jako koncová armatura při jednostranném připojení příruby do cca 6 baru diferenčního tlaku v závislosti na teplotě.

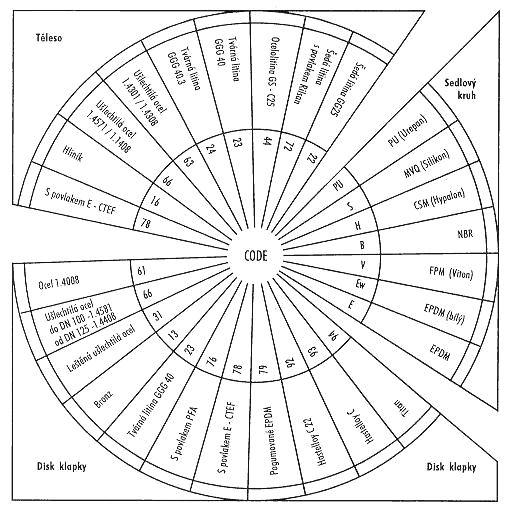

Dodávané materiály

Příklad pro provedení objednávky

                    K19 - 22 66 E DN150 / PN16
Typ__________________|     |  | |   |       |
Těleso_____________________|  | |   |       |
Disk klapky___________________| |   |       |
Sedlový kruh____________________|   |       |
Jmenovitý rozměr____________________|       |
Jmenovitý tlak______________________________|
