Bogezahn-Kupplungen® Typová řada LRLkn

  • Výběr velikosti spojek – viz katalogový list  dimenzování spojek

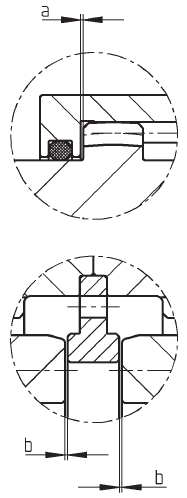

  • Konstrukční řada LRLkn  je vybavena pro omezení axiální vůle dvěma zaoblenými zádržnými kruhy. V tomto provedení je dovolené úhlové vychýlení závislé od axiálních vůlí a a b.
  • Axiální vůle a a b se mohou změnit pokud to podmínky provozu vyžadují

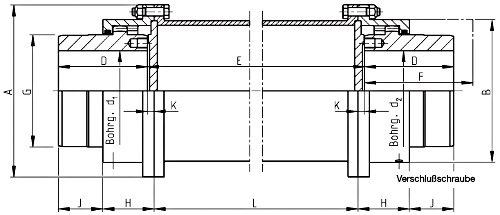

  • Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje, stejně jako pro montáž zádržných kruhů a O kroužků
  • Údaje o torzní tuhosti, momentu setrvačnosti spojek s mezikusem jsou uvedeny v datovém listu katalogu pro typ LBk
    1. Maximální otáčky nmax jsou závislé na délce a váze mezikusu. Maximální otáčky jsou redukovány v závislosti na vychýlení – viz. Tabulka v katalogu koeficient otáček (Drehzahlfaktor)
    2. Hodnoty v katalogovémm listu udávají dovolené úhlové vychýlení Δkw zul.= 0,6° pro každou polovinu spojky
    3. Hodnoty kompletní spojky bez mezikusu s vrtáním d1;d2max
  • Délka mezikusu L = E - 2 x K. Další velikosti na poptávku.
