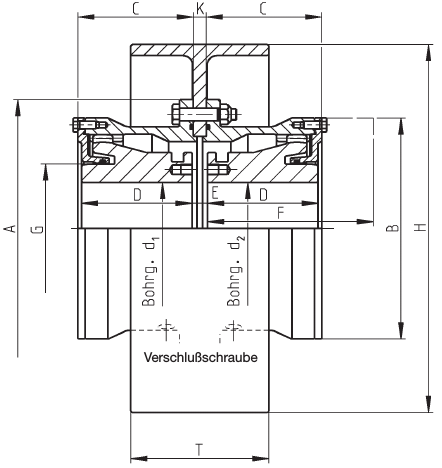

Bogezahn-Kupplungen® Typová řada SBD


Varianta 2
  • Výběr velikosti spojek – viz katalogový list  dimenzování spojek. Další velikosti na poptávku
  • Brzdový buben v děleném provedení umožňuje svislou montáž a demontáž stroje
  • Údaje o torzní tuhosti spojek s mezikusem   jsou uvedeny v datovém listu katalogu pro typ SB
  • Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje stejně jako pro montáž O kroužku
    1. Maximální otáčky nmax  jsou závislé na obvodové rychlosti brzdového bubnu. Dbejte pokynů výrobce brzdy!
    2. Hodnoty v katalogovémm listu udávají dovolené úhlové vychýlení Δkw zul.= 1,5° pro každou polovinu spojky. Tyto hodnoty jsou platné pouze pro spojku, neplatí pro brzdové zařízení
    3. Hodnoty kompletní spojky bez brzdového bubnu při d1;d2max
    4. Hmotnosti a momenty setrvačnosti vztaženy na největší přiřazenou velikost spojky
