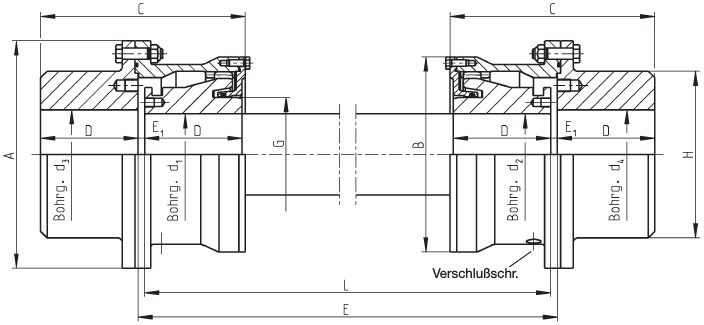

Bogezahn-Kupplungen® Typová řada SBG

  • Výběr velikosti spojek – viz katalogový list dimenzování spojek
  • Údaje o torzní tuhosti, momentu setrvačnosti spojek s mezikusem   jsou uvedeny v datovém listu katalogu pro typ SB
  • Maximální dovolené statické radiální vychýlení je závislé na dovoleném úhlovém vychýlení a na délce středního dílu. Pro konstrukční řadu SBG je dovolené úhlové vychýlení Δkw zul.= 1,5° pro každou polovinu spojky (větší hodnoty jsou možné, vyžadují  ovšem speciální opatření)
    1. Maximální otáčky nmax jsou závislé na délce a váze mezikusu. Maximální otáčky jsou redukovány v závislosti na vychýlení – viz. Tabulka v katalogu koeficient otáček (Drehzahlfaktor)
    2. Hodnoty kompletní spojky bez mezikusu s vrtáním d1;d2max a d3;d4max
  • Spojky o velikosti 30 -200 bez mezikusu jsou k dodání ze skladu. Další velikosti na poptávku.
