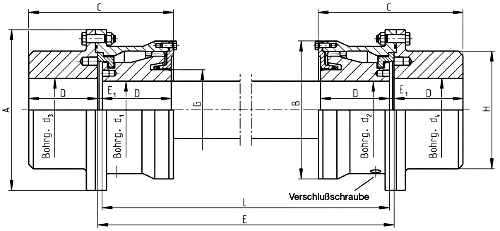

Bogezahn-Kupplungen® Typová řada SRG


  • Výběr velikosti spojek – viz katalogový list  dimenzování spojek
  • Konstrukční řada SRG je vybavena pro omezení axiální vůle dvěma zádržnými kruhy ve tvaru Z. V tomto provedení je dovolené úhlové vychýlení závislé od axiálních vůlí a a b.
  • Axiální vůle a a b se mohou změnit pokud to podmínky provozu vyžadují
  • Údaje o torzní tuhosti spojek s mezikusem   jsou uvedeny v datovém listu katalogu protyp SB
    1. Maximální otáčky nmax jsou závislé na délce a váze mezikusu. Maximální otáčky jsou redukovány v závislosti na vychýlení – viz. Tabulka v katalogu koeficient otáček (Drehzahlfaktor)
    2. Hodnoty v katalogovémm listu udávají dovolené úhlové vychýlení Δkw zul.= 0,6° pro každou polovinu spojky
    3. Hodnoty kompletní spojky bez mezikusu s vrtáním d1;d2max a d3;d4max
  • Spojky o velikosti 30 - 200 bez mezikusu jsou k dodání ze skladu. Další velikosti na poptávku.
