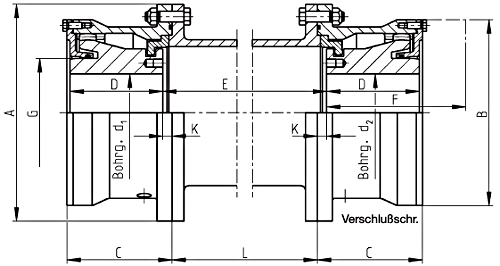

Bogezahn-Kupplungen® Typová řada SRL

  • Výběr velikosti spojek – viz katalogový list  dimenzování spojek
  • Konstrukční řada SRL je vybavena pro omezení axiální vůle dvěma zádržnými kruhy ve tvaru Z. V tomto provedení je dovolené úhlové vychýlení závislé od axiálních vůlí a a b.
  • Axiální vůle a a b se mohou změnit pokud to podmínky provozu vyžadují
  • Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje, stejně jako pro montáž zádržných kruhů a O kroužků
  • Údaje o torzní tuhosti, momentu setrvačnosti spojek s mezikusem   jsou uvedeny v datovém listu katalogu pro typ SB
    1. Maximální otáčky nmax jsou závislé na délce a váze mezikusu. Maximální otáčky jsou redukovány v závislosti na vychýlení – viz. Tabulka v katalogu koeficient otáček (Drehzahlfaktor)
    2. Maximální dovolené statické radiální vychýlení je závislé na dovoleném úhlovém vychýlení a na délce středního dílu. Pro konstrukční řadu SBLk je úhlové vychýlení Δkw zul.= 0,6° pro každou polovinu spojky (větší hodnoty jsou možné, vyžadují ovšem speciální opatření)
    3. Hodnoty kompletní spojky bez mezikusu s vrtáním d1;d2max
  • Spojky o velikosti 30-200 bez mezikusu jsou k dodání ze skladu. Další velikosti na poptávku.
