Bogezahn-Kupplungen® Typová řada VSB

  • Výběr velikosti spojek – viz katalogový list  dimenzování spojek. Další velikosti na poptávku
  • Spojky řady VSB jsou určeny k montáži ve vertikální poloze. Jsou vybaveny dvěma oddělenými mazacími komorami a jsou vhodné volitelně pro provoz s olejovou anebo tukovou náplní.
  • U olejového mazání je třeba dbát na rozdílné množství oleje pro spodní a horní rozsah  otáček

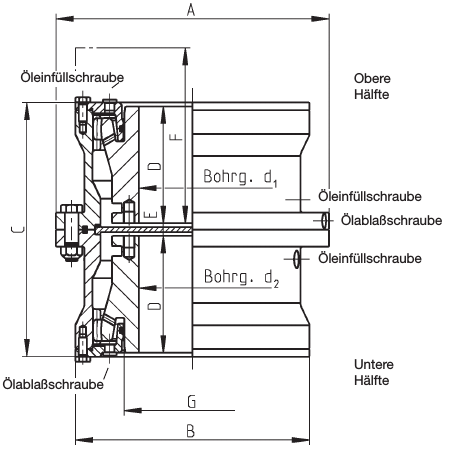

  • Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje stejně jako pro  montáž O kroužku
  • Pro překlenutí větších odstupů hřídelí mohou být spojky dodány s mezikusem nebo vloženou hřídelí
  • Údaje o torzní tuhosti spojek s mezikusem jsou uvedeny v datovém listu katalogu pro typ SB
    1. Maximální otáčky se redukují v závislosti na vychýlení, Viz tabulka koeficientu otáček Drehzahlfaktor
    2. Hodnoty v katalogovém listu udávají dovolené úhlové vychýlení Δkw zul.= 1,5° pro každou polovinu spojky. (větší hodnoty jsou možné, vyžadují však zvláštní opatření)
    3. Hodnoty kompletní spojky s vrtáním d1;d2max
    4. Hmotnosti a momenty setrvačnosti vztaženy na největší přiřazenou velikost spojky
    5. Je vyžadována kontrola axiální vůle s čelistmi brzdy
