Bogezahn-Kupplungen® Typová řada SBL

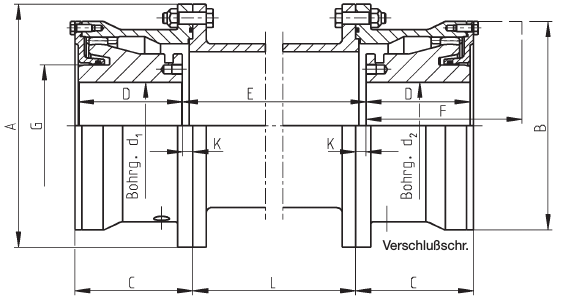

- Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje
- Údaje o torzní tuhosti, momentu setrvačnosti spojek s mezikusem stejně jako váhu jsou uvedeny v datovém listu katalogu pro typ SB
- Maximální dovolené statické radiální vychýlení je závislé na dovoleném úhlovém vychýlení a na délce středního dílu. Pro konstrukční řadu SB je úhlové vychýlení Δkw zul.= 1,5° pro každou polovinu spojky (větší hodnoty jsou možné, vyžadují ovšem speciální opatření)
- Maximální otáčky nmax jsou závislé na délce a hmotnosti mezikusu
- Maximální otáčky jsou redukovány v závislosti na vychýlení – viz. Tabulka v katalogu koeficient otáček (Drehzahlfaktor)
- Hodnoty kompletní spojky bez mezikusu s vrtáním d1;d2max
- Výběr velikosti spojek – viz katalogový list dimenzování spojek. Spojky o velikosti 30-200 bez mezikusu jsou k dodání ze skladu. Další velikosti na poptávku.
