Bogezahn-Kupplungen® Typová řada SBR

• Výběr velikosti spojek – viz katalogový list  dimenzování spojek
• Tato řada je vybavena zádržným kroužkem ve tvaru U pro omezení axiální vůle
• V tomto provedení je dovolené úhlové vychýlení závislé na axiální vůli a a b. Maximální radiální vychýlení je stanoveno z hodnot srovnatelných s typem SB za použití koeficientu 0,4.

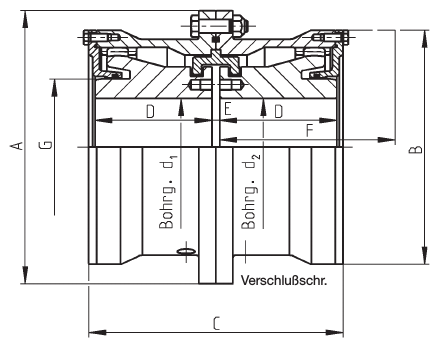

• Zástavbový rozměr F je požadován pro svislou montáž a demontáž stroje stejně jako pro montáž zádržného kroužku anebo O kroužku
• Údaje o torzní tuhosti jsou uvedeny v katalogu pro typ SB
  1. vztaženy k dovolenému úhlovému vychýlení Δk_{w zul.} = 0,6° pro každou polovinu spojky
     (axiální vůle a a b jsou proměnné, pokud to provozní podmínky vyžadují)
  2. hodnoty pro kompletní spojku pro vrtání d₁;d_2max.
  3. maximální otáčky jsou redukovány v závislosti na vychýlení (uvedeno v tabulce Faktor otáček)
